2. 流體溫度:-25℃~120℃
3. 最大流體壓力:1.5Mpa
4. 電線連接:進線孔直徑為14mm
5. IP等級:55

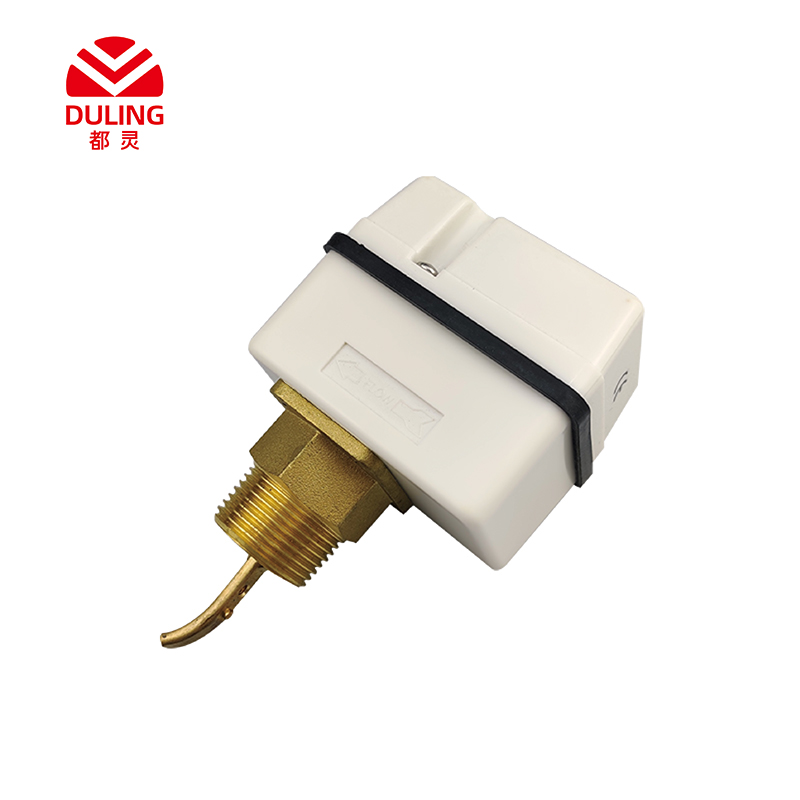

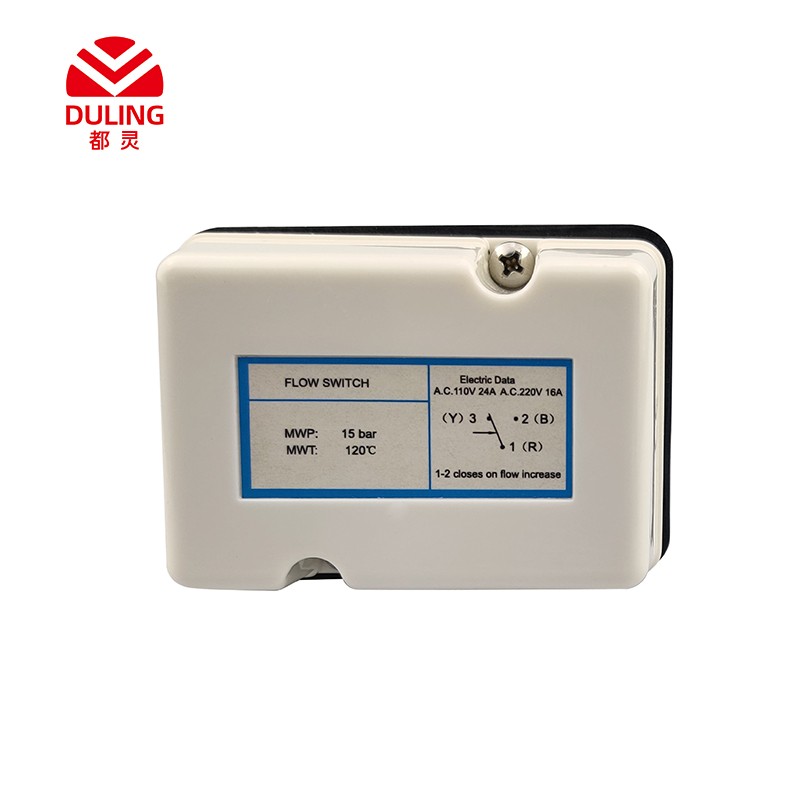

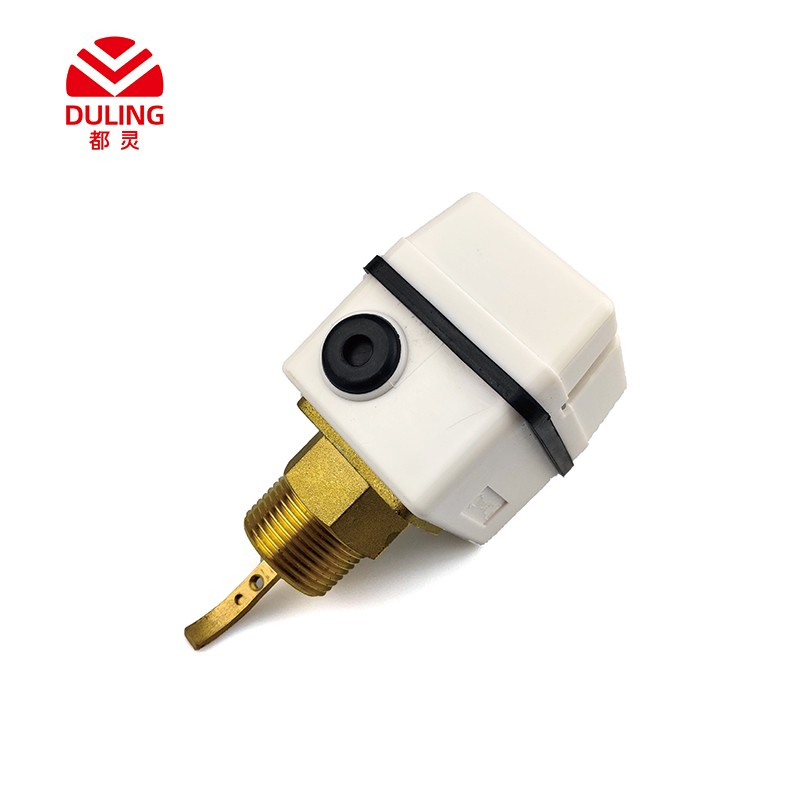

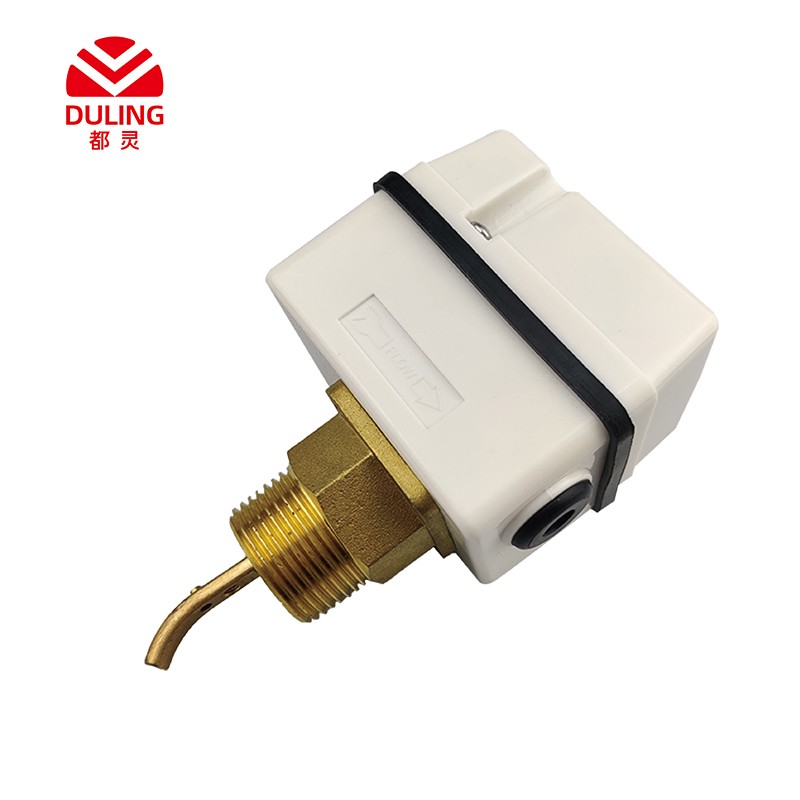

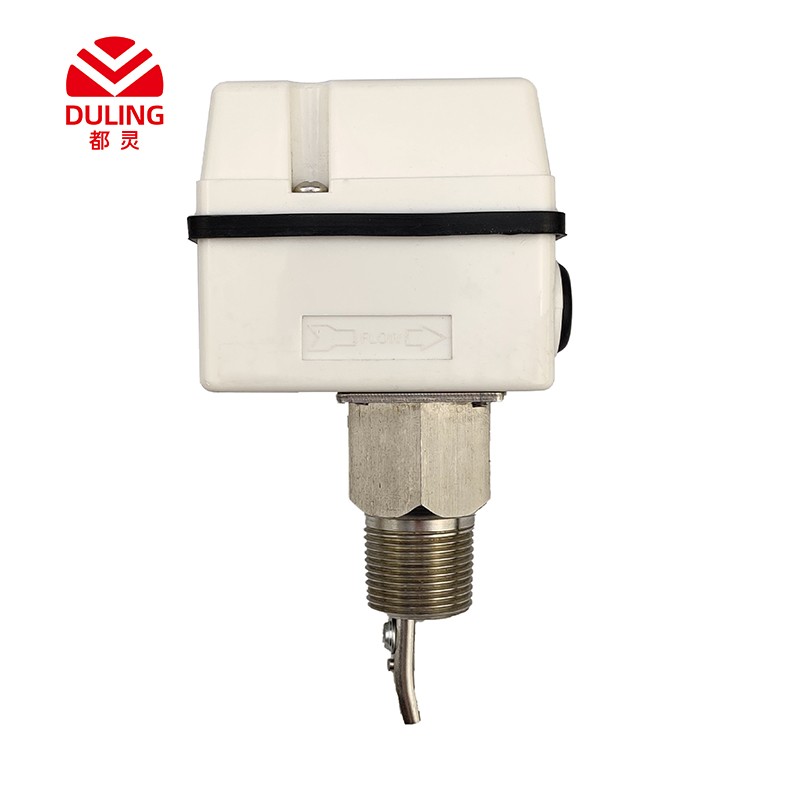

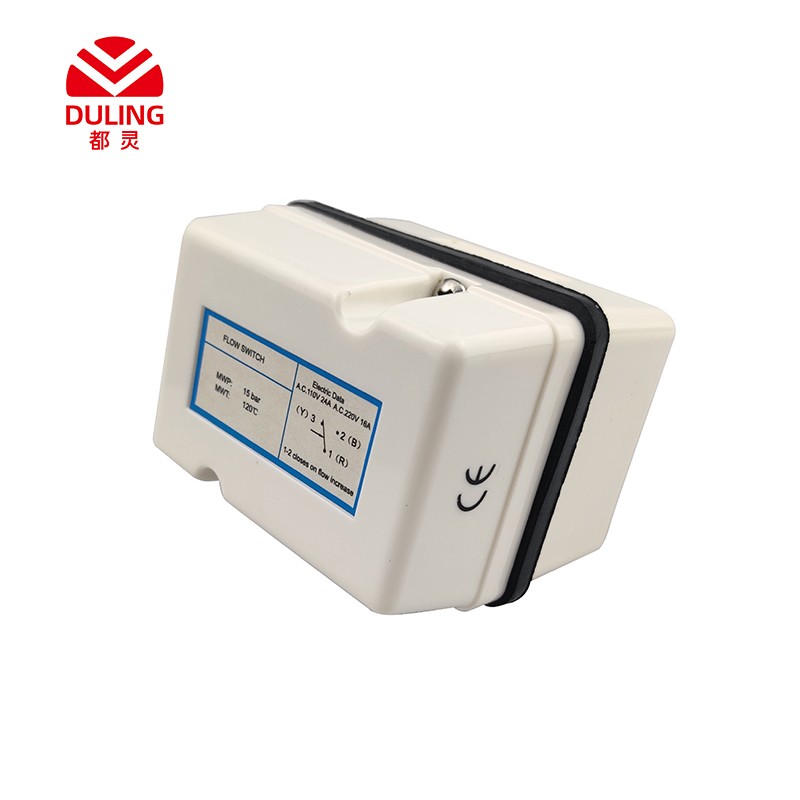

FS水流開關是管道內流體斷流保護和流量控制的自動化元件,適用于水、乙二醇,或其他對磷青銅和黃銅無腐蝕作用、未劃分為危險液體的介質。水流開關工作原理: 當流速超過設定值時,流體推動槳片,通過水流開關內的機械裝置帶動頂部的微動開關,其單刀雙擲開關觸點可使一個回路導通,而同事切斷另一個回路,該水流開關通常使用在需要連鎖作用或斷流保護的場所??烧{(diào)整槳片的數量及修整槳片長度,以適應不同管徑及流速的需求。
管徑(in.) | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | |
最小流量 | 超過規定流量 | 0.95 | 1.32 | 1.70 | 3.11 | 4.09 | 6.24 | 8.40 | 12.90 | 16.80 | 46.60 |
超過規定流量 | 0.57 | 0.84 | 1.14 | 2.16 | 2.84 | 4.32 | 6.10 | 9.30 | 12.30 | 38.60 | |
最大流量 | 超過規定流量 | 2.00 | 3.02 | 4.36 | 6.59 | 7.84 | 12.00 | 18.40 | 26.80 | 32.70 | 94.20 |
超過規定流量 | 1.93 | 2.84 | 4.09 | 6.13 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 |
